মিড ক্ল্যাম্প এবং এন্ড ক্ল্যাম্প

আসুন সৎ হোন - যখন লোকেরা পিভি মাউন্টিং সিস্টেম সম্পর্কে কথা বলে, তখন সমস্ত মনোযোগ রেল, পোস্ট, ভিত্তির দিকে যায়। কিন্তু যে অংশগুলোতে সৌর প্যানেল ধারণ করে সেগুলো হল ক্ল্যাম্প-মধ্য clamps এবং শেষ clamps. Xiamen Honor Energy-এ, আমরা একটা জিনিস জানার জন্য যথেষ্ট দীর্ঘ সময় ধরে এই ব্যবসায় রয়েছি: আপনার ক্ল্যাম্প ব্যর্থ হলে, আপনার সম্পূর্ণ অ্যারে সমস্যায় পড়বে।

মিড ক্ল্যাম্প এবং শেষ ক্ল্যাম্পগুলি ঠিক কী এবং কেন আপনার উভয়ের প্রয়োজন?

সত্যই, তারা উভয়ই একই মূল কাজ করে: সৌর প্যানেলগুলি রেলের উপরে ধরে রাখা। কিন্তু তারা যেখানে বসে সব পার্থক্য করে। মিড ক্ল্যাম্প দুটি প্যানেলের মধ্যে যায়।

এটিকে চিত্রিত করুন—আপনার বাম দিকে একটি প্যানেল এবং একটি ডানদিকে রয়েছে, এবং একটি মধ্য ক্ল্যাম্প ঠিক ফাঁকে বসে, একই সময়ে উভয়ের প্রান্তকে আঁকড়ে ধরে। এটি ব্যবধান সমান রাখে, প্যানেলগুলিকে প্রান্তিককরণ থেকে প্রবাহিত হওয়া বন্ধ করে এবং নীচের রেলের সাথে সবকিছু শক্ত করে লক করে। প্রতিটি প্যানেলে এর মধ্যে দুটি প্রয়োজন - প্রতিটি পাশে একটি। শেষ ক্ল্যাম্প হল বুকএন্ড। তারা প্রতিটি সারির একেবারে শুরুতে এবং একেবারে শেষে যায়, শুধুমাত্র প্রথম এবং শেষ প্যানেলের বাইরের প্রান্তটি ধরে। তাদের কাজ হল বাতাসের আঘাতের সময় পুরো সারিটিকে পাশের দিকে পিছলে যাওয়া থেকে রক্ষা করা। তাদের ছাড়া, প্যানেলের সেই সারিটি ধীরে ধীরে সময়ের সাথে সাথে আলগা হয়ে যাবে। তাই সরল পদে: মধ্য clamps সংযোগ, এবং শেষ clamps ক্যাপ. উভয়ই ব্যবহার করুন, অথবা আপনার অ্যারে বেশি দিন একসাথে থাকবে না। প্যানেলের প্রতিটি সারির বাইরের প্রান্তে এন্ড ক্ল্যাম্প (যাকে সাইড ক্ল্যাম্প বা এজ ক্ল্যাম্পও বলা হয়) ইনস্টল করা হয়। প্রতিটি প্রান্তের ক্ল্যাম্প শুধুমাত্র একটি মডিউলের বাইরের প্রান্ত ধারণ করে, একটি "ক্যাপ" হিসাবে কাজ করে যাতে প্রবল বাতাস বা কম্পনের অধীনে পুরো সারিটি পাশে সরে না যায়। মিড ক্ল্যাম্পের তুলনায় এন্ড ক্ল্যাম্পের জন্য আরও যত্নশীল ডিজাইনের প্রয়োজন হয় কারণ এগুলি শুধুমাত্র একটি প্যানেলকে আঁকড়ে ধরে — লোডের অধীনে, সঠিকভাবে প্রকৌশলী না হলে ফ্রেমটি ঘোরাতে বা পিছলে যায়। সহজ কথায়: মধ্য ক্ল্যাম্পগুলি প্যানেলের মধ্যে সংযোগগুলি পরিচালনা করে এবং শেষ ক্ল্যাম্পগুলি প্রান্তগুলি পরিচালনা করে৷ পৃথক প্যানেলের একটি সারিকে একক, শক্ত কাঠামোতে পরিণত করতে আপনার উভয়েরই প্রয়োজন।

স্পেসিফিকেশন

বাজারে বেশিরভাগ প্যানেলের সাথে সামঞ্জস্যপূর্ণ আমাদের মধ্য ক্ল্যাম্প এবং শেষ ক্ল্যাম্পগুলি সর্বাধিক সামঞ্জস্যের জন্য ডিজাইন করা হয়েছে। মূলধারার PV মডিউলগুলির 30mm থেকে 50mm পর্যন্ত ফ্রেমের বেধ রয়েছে এবং আমাদের পণ্যগুলি কার্যত সেগুলিকে কভার করে৷ স্ট্যান্ডার্ড মিড ক্ল্যাম্পের আকার (মডিউল বেধ): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm স্ট্যান্ডার্ড এন্ড ক্ল্যাম্প মাপ (মডিউল ফ্রেমের উচ্চতা): 35mm / 40mm / 45mm / 50mm ক্ল্যাম্প দৈর্ঘ্য: স্ট্যান্ডার্ড 40mm, 50mm, 60mm কাস্টম দৈর্ঘ্য উপলব্ধ প্যানেলের ব্যবধান (মিড ক্ল্যাম্প): 20 মিমি, 26 মিমি, 28 মিমি, ইত্যাদি। আমরা অ্যাডজাস্টেবল মিড ক্ল্যাম্প এবং অ্যাডজাস্টেবল এন্ড ক্ল্যাম্পও অফার করি যা একটি একক মডেলে 30/34/38/42 মিমি বা 35/40/45/50 মিমি কভার করে। আপনার গুদামে কম SKU, কাজের সাইটে কম মাথা ব্যাথা।

উপকরণ এবং সমাপ্তি

অ্যালুমিনিয়াম বডি, স্টেইনলেস স্টিল হার্ডওয়্যার ক্ল্যাম্পগুলি বাইরে বসে থাকে, রোদ, বৃষ্টি এবং বছরের পর বছর তাপমাত্রার পরিবর্তনের সংস্পর্শে আসে। উপাদান সঠিক না হলে, তারা তিন থেকে পাঁচ বছরের মধ্যে মরিচা পড়ে যাবে। আমাদের মিড ক্ল্যাম্প এবং এন্ড ক্ল্যাম্পগুলি অ্যালুমিনিয়াম অ্যালয় 6063-T5 থেকে তৈরি - PV মাউন্টিং শিল্পে সবচেয়ে প্রমাণিত এবং বহুল ব্যবহৃত অ্যালুমিনিয়াম গ্রেড। এটি বহিরঙ্গন পরিবেশে 20-25 বছরের পরিষেবা জীবন সহ উচ্চ প্রসার্য শক্তি, কম ওজন এবং চমৎকার জারা প্রতিরোধের অফার করে। সারফেস ট্রিটমেন্ট অ্যানোডাইজড - প্রাকৃতিক রূপালী বা পরিষ্কার ফিনিস, 8-10 মাইক্রনের অক্সাইড ফিল্মের পুরুত্ব সহ। এই পাতলা ফিল্মটি নাটকীয়ভাবে জারা প্রতিরোধের উন্নতি করে। কালো অ্যানোডাইজড বা ইলেক্ট্রোফোরেটিক আবরণ বিশেষ প্রয়োজনীয়তার জন্য উপলব্ধ। হার্ডওয়্যার হল স্টেইনলেস স্টিল 304 বা 316 – বোল্ট এবং নাট যা অ্যালুমিনিয়ামের অংশগুলি এখনও ভাল অবস্থায় থাকা অবস্থায় মরিচা পড়ে না। অ্যান্টি-স্লিপ প্যাডগুলি EPDM রাবার (ইথিলিন প্রোপিলিন ডায়েন মনোমার) দিয়ে তৈরি, ক্ল্যাম্প এবং মডিউল ফ্রেমের মধ্যে স্থাপন করা হয়। এই প্যাডগুলি দুটি উদ্দেশ্য পরিবেশন করে: বাতাসের ভারের অধীনে প্যানেলের গতিবিধি রোধ করতে এগুলি ঘর্ষণ বাড়ায় এবং অ্যালুমিনিয়াম ফ্রেমের আঁচড় বা বিকৃতি এড়াতে তারা ক্ল্যাম্পিং বলকে কুশন করে। EPDM রাবার UV-প্রতিরোধী এবং বয়স-প্রতিরোধী, -40°C থেকে 80°C পর্যন্ত নির্ভরযোগ্যভাবে পারফর্ম করে।

আমরা কি ধরনের অফার করি?

আপনি মনে করবেন মিড ক্ল্যাম্প এবং এন্ড ক্ল্যাম্পগুলি বেশ সহজবোধ্য - এবং বেশিরভাগই তারা। কিন্তু বছরের পর বছর ধরে, আমরা শিখেছি যে একটি আকার অবশ্যই সব ফিট করে না। বিভিন্ন প্রজেক্ট, বিভিন্ন প্যানেল, বিভিন্ন সাইটের অবস্থা – এরা সবাই একটু আলাদা কিছু চায়। সুতরাং আমরা যা স্টকে রাখি তা এখানে: স্ট্যান্ডার্ড মিড ক্ল্যাম্প - এগুলি আপনার কাজের ঘোড়া। তারা প্রচলিত ফ্রেমযুক্ত স্ফটিক সিলিকন প্যানেলগুলির সাথে মানানসই, যে ধরনের আপনি সেখানে 90% প্রকল্পে দেখতে পান। 30 মিমি থেকে 50 মিমি পর্যন্ত মডিউল বেধের সাথে সামঞ্জস্যপূর্ণ। অভিনব কিছুই নয়, শুধু কঠিন এবং নির্ভরযোগ্য। স্ট্যান্ডার্ড শেষ clamps – একই ধারণা, কিন্তু বাইরের প্রান্ত জন্য. একই বেধ পরিসীমা, একই সোজা ইনস্টলেশন. তাদের যা করার কথা তারা ঠিক তাই করে এবং তারা এটি ভাল করে।

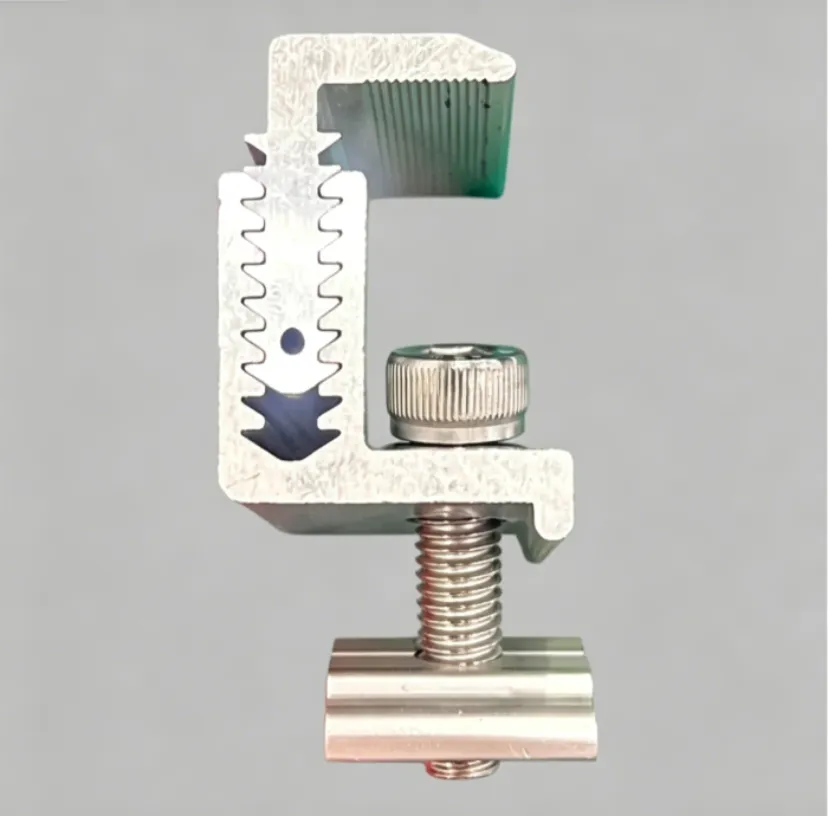

সামঞ্জস্যযোগ্য মধ্য clamps

এই জিনিসগুলি চতুর পেতে যেখানে. একটি একক ক্ল্যাম্প একাধিক বেধকে কভার করে—হয় 30/34/38/42 মিমি বা একটি মডেলে 35/40/45/50 মিমি। আপনার কোন বেধের প্রয়োজন তা অনুমান করার আর দরকার নেই, চারটি ভিন্ন কাজের জন্য চারটি আলাদা অংশ মজুত করার দরকার নেই। একটি বাক্স ধরুন এবং আপনি বেশিরভাগ পরিস্থিতির জন্য আচ্ছাদিত। সামঞ্জস্যযোগ্য শেষ ক্ল্যাম্পস—একই সামঞ্জস্যযোগ্য ধারণা, কিন্তু প্রান্ত অবস্থানের জন্য। আপনাকে আপনার সারির প্রান্তে একই নমনীয়তা দেয়। পাতলা ফিল্ম মিড এবং এন্ড ক্ল্যাম্পস—এগুলি কিছুটা বিশেষত্ব। পাতলা ফিল্ম মডিউলগুলি স্ট্যান্ডার্ড ক্রিস্টালাইন প্যানেলের চেয়ে অনেক পাতলা—আমরা 5 থেকে 7.7 মিমি কথা বলছি। নিয়মিত ক্ল্যাম্পগুলি তাদের সঠিকভাবে আঁকড়ে ধরবে না। তাই আমরা একটি সরু চোয়ালের প্রোফাইল দিয়ে ডেডিকেটেড তৈরি করি, বিশেষভাবে পাতলা ফিল্ম প্যানেলগুলিকে প্রান্তের ক্ষতি না করে নিরাপদে ধরে রাখার জন্য ডিজাইন করা হয়েছে। এটাই আমাদের লাইন আপ। আপনার যদি এই স্ট্যান্ডার্ড অফারের বাইরে কিছুর প্রয়োজন হয়—একটি অ-মানক বেধ, একটি নির্দিষ্ট দৈর্ঘ্য, একটি নির্দিষ্ট ফিনিশ—আমরা কাস্টম রানও করতে পারি।

ইনস্টলেশন

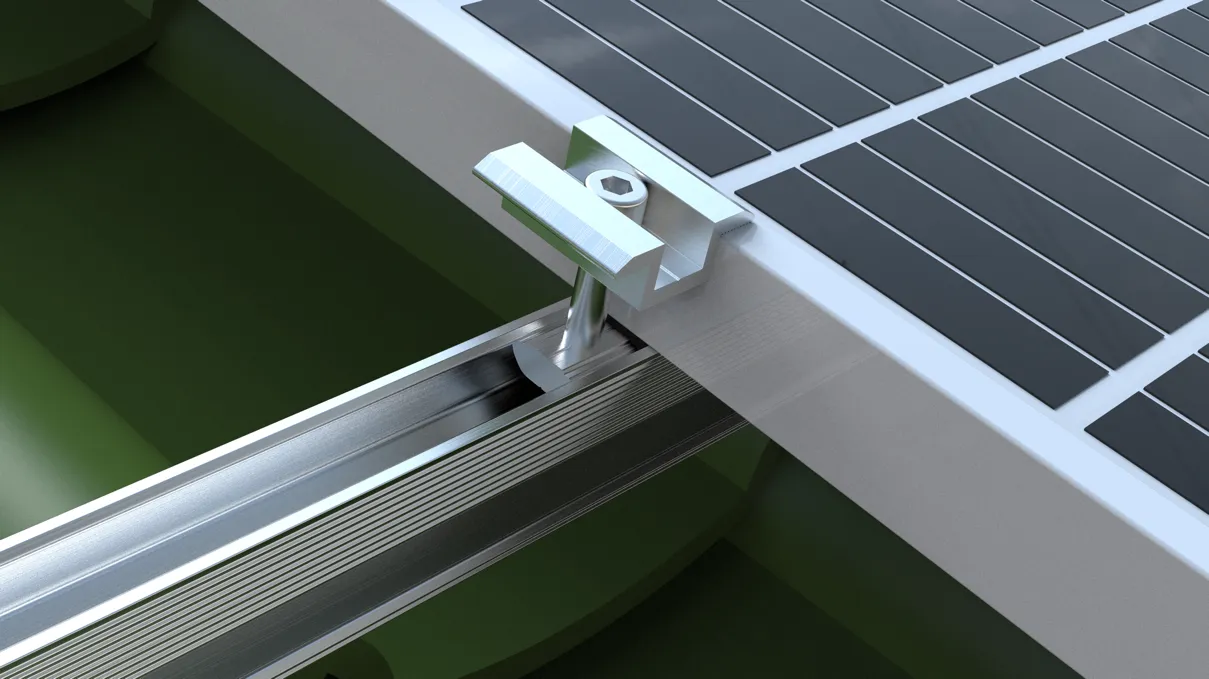

সহজ, দ্রুত, কোন ড্রিলিং এর প্রয়োজন নেই ক্ল্যাম্প ইনস্টলেশন সহজ-প্যানেলগুলির মধ্যে কোন ড্রিলিং নেই। স্ট্যান্ডার্ড পদ্ধতি: সাপোর্ট স্ট্রাকচারে রেলগুলি (ইউ-চ্যানেল, সি-চ্যানেল বা অ্যালুমিনিয়াম রেল) মাউন্ট করুন, পিভি প্যানেলগুলি উপরে রাখুন, পার্শ্ববর্তী প্যানেলগুলির মধ্যে মধ্য ক্ল্যাম্পগুলি এবং বাইরের প্রান্তে শেষ ক্ল্যাম্পগুলি রাখুন, তারপরে বোল্টগুলিকে শক্ত করুন৷ প্রতিটি মডিউল দুটি মধ্য ক্ল্যাম্প প্রয়োজন, এবং প্রতিটি সারিতে দুটি শেষ ক্ল্যাম্প প্রয়োজন। মডিউল বেধ এবং সাইটের অবস্থার উপর নির্ভর করে প্রস্তাবিত শক্ত করার টর্ক 8-15 N·m। খুব আলগা, এবং প্যানেল বাতাসে স্থানান্তরিত হবে; খুব টাইট, এবং আপনি মডিউল ফ্রেম ক্ষতির ঝুঁকি. বিস্তারিত টর্ক সুপারিশ প্রতিটি চালানের সাথে অন্তর্ভুক্ত করা হয়.

অ্যাপ্লিকেশন

ছাদ থেকে গ্রাউন্ড মাউন্ট, কারপোর্ট থেকে BIPV মিড-ক্ল্যাম্প এবং শেষ ক্ল্যাম্পগুলি কার্যত প্রতিটি ধরণের পিভি ইনস্টলেশনে ব্যবহৃত হয়। বিতরণ করা ছাদের পিভি: ঢেউতোলা ইস্পাত ছাদ, সমতল কংক্রিটের ছাদ, টাইলযুক্ত ঢালু ছাদ-বাতাস রেলের সুরক্ষিত প্যানেল। গ্রাউন্ড-মাউন্টেড সৌর খামার: মধ্য ও শেষ ক্ল্যাম্প সহ প্যানেল দ্বারা প্যানেল সংযুক্ত কয়েক হাজার প্যানেল। কারপোর্ট সম্পর্কে কি? একই গল্প—প্যানেলগুলি কার্পোর্টের কাঠামোতে চলে যায় এবং ক্ল্যাম্পগুলি সবসময় যা করে তাই করে: সবকিছু শক্ত করে ধরে রাখুন।

BIPV একটু ভিন্ন কারণ প্যানেলগুলি আসলে বিল্ডিংয়েরই অংশ। কিন্তু অনুমান কি? আপনি এখনও clamps প্রয়োজন. তারা ঐচ্ছিক নয়.

এবং সত্যি কথা বলতে কি, আপনি একক-গ্লাস বা ডাবল-গ্লাস মডিউল, ফ্ল্যাট-লে বা কাত—মিড-ক্ল্যাম্প এবং এন্ড-ক্ল্যাম্পগুলি এমন আঠালো যা পুরো অ্যারেকে বিচ্ছিন্ন হওয়া থেকে রক্ষা করে তা আসলেই গুরুত্বপূর্ণ নয়। তাদের ছাড়া, আপনি আলগা প্যানেল একটি গাদা ছাড়া কিছুই পেয়েছেন.

কেন আমাদের পণ্য চয়ন করুন?

আমরা এটা সুগারকোট করব না—Xiamen Honor Energy বছর ধরে পিভি মাউন্টিং ব্যবসায় রয়েছে। সৌর ইনস্টলেশানে কোথায় ভুল হয় তা আমরা জানি। ক্ল্যাম্পগুলি ছোট হতে পারে, তবে তারা মানুষের প্রত্যাশার চেয়ে প্রায়শই ব্যর্থ হয়। আলগা স্ক্রু, বয়স্ক রাবার, পরিহিত অ্যানোডাইজড আবরণ—এই বিবরণগুলির যে কোনও একটি সম্পূর্ণ অ্যারের নিরাপত্তার সাথে আপস করতে পারে। এই কারণেই আমরা উপকরণগুলিতে কোণগুলি কাটব না: 6063-T5 অ্যালুমিনিয়াম, 304 স্টেইনলেস স্টীল, এবং EPDM রাবার—সবই প্রমাণিত, শিল্প-মানের সমাধান৷ সঠিক অ্যানোডাইজিং মানে সমস্যা ছাড়াই 20 বছরের আউটডোর পরিষেবা। আমাদের স্পেসিফিকেশনগুলি বাজারের বেশিরভাগ প্যানেলকে কভার করে – 30 মিমি থেকে 50 মিমি পুরুত্ব, মূলত সব কভার। এবং যদি আপনার কাস্টম আকারের প্রয়োজন হয়, আমরা তাও করতে পারি। ক্ল্যাম্পগুলি ছোট। কিন্তু তাদের অবমূল্যায়ন করবেন না। আপনার যদি নির্ভরযোগ্য ক্ল্যাম্পের প্রয়োজন হয় যা আপনাকে হতাশ করবে না, যোগাযোগ করুন।
